ОМЕГА профиль
1. Область применения:
Омега профиль представляет собой профессиональную несъёмную опалубку бетонного пола с компенсационным швом. Омега профиль предназначен для установки верхнего уровня плоскости пола, стыковки отсекаемого края бетонного пола с вновь заливаемым бетоном, предотвращения перемещения плит относительно друг друга в вертикальной плоскости, планирования температурно-компенсационных швов, защиты кромок пола от сколов (разрушения).
Может выступать в качестве направляющей для всех видов виброреек. Устройство деформационных швов при строительстве административных, офисных и торговых центров, а также других зданий и сооружений.
2. Описание:
Деформационный шов «ОМЕГА профиль» изготавливается из оцинкованной стали. Применение ОМЕГА профиля обладает рядом преимуществ таких как:
- Возможность применения при заливке межэтажных перекрытий.
- Высокая прямолинейность профиля.
- Простота установки и сборки.
- Лёгкий вес.
- Возможность использования в качестве направляющих при укладке бетона при помощи виброреек

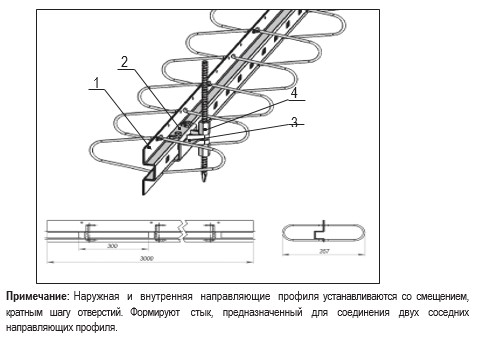

ОМЕГА-направляющие 1 (внутренняя и наружная). Скоба 2 предназначена для сопряжения омега-профиля с опорным винтом 4, с помощью которого ОМЕГА-профиль выставляется в вертикальной плоскости в зависимости от технических требований, предъявляемых к данному полу. Клин 3 предназначен для жёсткой фиксации в сопряжении «скоба – винт-опора» в сборе. Винт-опора 4 регулирует уровень ОМЕГА-профиля.
Вставка 5 предназначена для подвижного соединения двух соседних карт бетонного пола в горизонтальной плоскости.
Общий вид ОМЕГА профиля:
Технические характеристики
| Характеристика / Модель | Омега-профиль | ||
|---|---|---|---|
| Длина профиля, мм | 3000 | ||
| Высота профиля, мм | 82 | 120 | 168 |
| Ширина профиля, мм | 237 | 341 | 421 |
| Толщина металла, мм | 2.5 | ||
| Вес профиля, кг | 18.00 | 24.90 | 30.00 |
| Защита ИС | Да | Да | Да |
| Элементы крепления омега-профиля | |
|---|---|
| Скоба (2) |  |
| Клин (3) |  |
| Винт-опора (4) |  |
| Вставка (5) |  |

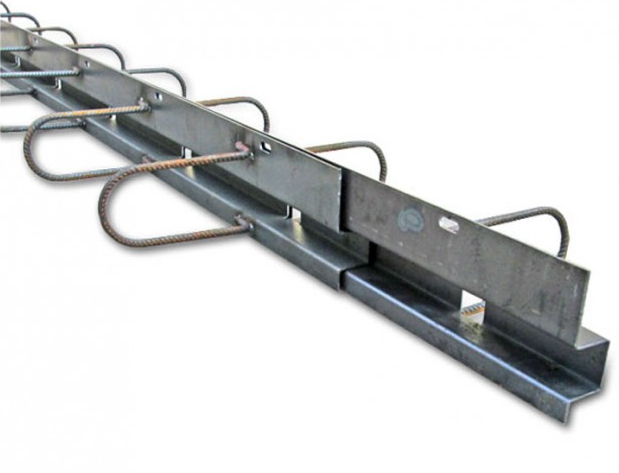

Общий вид омега-профиля:
3. Требования безопасности:
Материалы, из которых изготавливают изделие, при температуре эксплуатации не выделяют в окружающую среду токсичных веществ и не оказывают при непосредственном контакте влияния на организм человека. Работа с изделием не требует особых мер предосторожности.
4. Требования к охране окружающей среды:
Изделия, изготовленные в соответствии с требованиями настоящих технических условий, не оказывают вредного воздействия на организм человека и окружающую среду, в процессе эксплуатации не выделяют токсичных веществ в окружающую среду, не стимулируют развитие микрофлоры.
5. Правила приемки изделия:
Изделие должно приниматься партиями. Партией считают изделия одного типа и размера в количестве не более сменной выработки, изготовленные на одной технологической линии. Количество изделий менее сменной выработки также считают партией.
Для проверки соответствия упаковки и маркировки изделия требованиям настоящего технического условия от партии отбирают 8 упакованных единиц.
Для контроля изделия по фактуре, качеству лицевой поверхности и кромок от партии отбирают 8 изделий, по одному изделию из каждой упаковки.
Толщину изделия, цвет, фактуру, качество лицевой поверхности и кромок, деформативность, изменение линейных размеров, гибкость и водопоглощение определяют при приемке каждой партии.
Определение концентрации вредных химических веществ, выделяющихся из изделий, проводят не реже одного раза в год, а также при каждом изменении рецептуры.
Визуальное определение равномерности окраски и цветоустойчивости одноцветных изделий проводят при подготовке эталонов к утверждению.
При неудовлетворительных результатах контроля изделия хотя бы по одному из показателей, по этому показателю проводят повторную проверку удвоенной выборки изделий от той же партии. Результаты повторной проверки являются окончательными и распространяются на всю партию.
Потребитель имеет право проводить контрольную проверку изделия, соблюдая при этом приведенный порядок отбора образцов и применяя указанные ниже методы контроля.
Степень огнестойкости и класс пожарной опасности изделий устанавливают в соответствии со СНиП 21-01-97 при получении (продлении срока действия) Сертификата пожарной безопасности в специализированной аккредитованной лаборатории.
6. Правила транспортирования:
Изделия перевозят транспортом всех видов в соответствии с правилами перевозки в условиях, исключающих их механические повреждения и загрязнения.
Изделия следует хранить в заводской упаковке, не подвергать деформирующим нагрузкам, защищать от воздействия нефтепродуктов, органических растворителей и прямых солнечных лучей.
Условия при воздействии климатических факторов должны соответствовать:
- при транспортировании - группе условий 8 по ГОСТ 15150;
- при хранении - группе условий 3 по ГОСТ 15150.
Если изделия были деформированы при транспортировке или хранении, необходимо разложить их на ровной поверхности для снятия деформаций.
При отрицательной температуре рекомендуется выдержать изделия в теплом помещении при температуре не ниже + 5 °С не менее 12 ч до начала выполнения работ по их установке.
7. Гарантии изготовителя:
Предприятие-изготовитель гарантирует соответствие изделия требованиям настоящих технических условий при соблюдении потребителем условий применения, правил транспортирования и хранения, указаний по эксплуатации.
Гарантийный срок эксплуатации (при условии соблюдения условий монтажа и эксплуатации согласно ТУ и рекомендациям изготовителя) – 3 года.
Гарантийный срок хранения изделий - 2 года со дня изготовления
